PCB keramikos lazerinio pjovimo staklės

Siųsti užklausą
PCB keramikos lazerinio pjovimo staklės
Detalių
Ši įranga visų pirma naudojama labai{0}}tiksliai keraminiams pagrindams pjauti. Tai ekonomiškas tikslaus pjovimo lazeriu sprendimas, optimizuotas didelio masto PCB keraminių substratų gamybos poreikiams. Naudojant skirtingus lazerius, jis taip pat gali būti naudojamas pjaustant ir gręžiant pažangią tikslią keramiką, tokią kaip aliuminio oksidas, cirkonio oksidas, aliuminio nitridas ir silicio nitridas.
Produktų klasifikatorių
Keraminio substrato pjovimo lazeriu mašina
Share to
Aprašymas



Produkto aprašymas





Ši įranga visų pirma naudojama labai{0}}tiksliai keraminiams pagrindams pjauti. Tai ekonomiškas tikslaus pjovimo lazeriu sprendimas, optimizuotas didelio masto PCB keraminių substratų gamybos poreikiams. Naudojant skirtingus lazerius, jis taip pat gali būti naudojamas pjaustant ir gręžiant pažangią tikslią keramiką, tokią kaip aliuminio oksidas, cirkonio oksidas, aliuminio nitridas ir silicio nitridas.



Įrangos įvadas

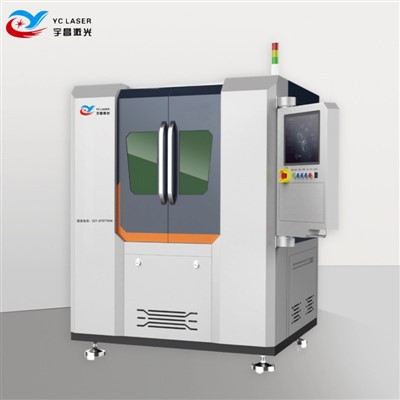

Šioje PCB keramikos lazerinio pjovimo mašinoje yra tiksli mechaninė platforma, kurioje naudojami didelio{0}}tikslumo importuoti tiesiniai varikliai ir visiškai uždaros{1} kilpos optinis koduotuvas. Jame naudojami europietiški elektriniai komponentai ir valdymo sistemos, suteikiančios tvirtą garantiją didelio masto-galios puslaidininkių ir RF modulių gamybai su pramoniniu-patikimumu ir išskirtiniu ekonomiškumu{5}}.



Privalumai



Didelio{0}}efektyvumo gamyba:

Palaiko 24 valandas per parą, 7 dienas per savaitę, o vidutinis laikas tarp gedimų (MTBF) > 30 000 valandų.



01

Patikrinimo sistema (neprivaloma):

CCD automatinis raktų matmenų matavimas, palyginti su brėžiniais.

02

Operacijos mokymas:

Suteikia sistemingus mokymus, kad klientai galėtų dirbti savarankiškai ir atlikti pagrindinę techninę priežiūrą.

03

Apdorojimo duomenų atsekamumas:

Įrašo visus apdorojimo parametrus, laiką ir operatoriaus informaciją kiekvienam substratui.

04

Ilgalaikis{0}}procesų palaikymas:

Nemokamas naujų medžiagų procesų kūrimo palaikymas.

05



Techniniai duomenys





Prekė

Parametras

Lazerio bangos ilgis

1060-1080 nm

Lazerio išėjimo galia

150 W (pasirinktinai)

Maksimalus pjovimo diapazonas

600*600mm

Pakartotinio X/Y ašies padėties nustatymo tikslumas

±5µm

Apdorojimo greitis

0-500 mm/s

Maksimalus pagreitis

1.2G

CCD vizualinio padėties nustatymo tikslumas

±5µm

Darbo stalo tikslumas

Mažesnis arba lygus 0,015 mm

Perdavimo režimas

Importuota tiesinė variklio +0.5µm grotelių liniuotė

Visa mašinos galia (be ventiliatoriaus)

Mažesnė arba lygi 7KW

Bendras visos mašinos svoris

Apie 1800 kg

Išorinis matmuo (ilgis*plotis*aukštis)

1800*1470*1890mm

(Nuorodai)



Programos





1. Galios puslaidininkinio modulio pakuotė:

Tikslus keraminių substratų (tokių kaip DBC, AMB) pjaustymas,{0}}karpymas ir kontūrų pjaustymas IGBT ir SiC/GaN maitinimo įrenginiuose.

2. LED keraminio pagrindo gamyba:

Mikro{0}}skylių matricų, netaisyklingų kontūrų ir aliuminio oksido (Al₂O₃) arba aliuminio nitrido (AlN) LED laikiklių / substratų izoliacinių griovelių apdorojimas lazeriu.

3. RF įrenginių surinkimo gamyba:

ThePCB keramikos lazerinio pjovimo mašinatinka LTCC / HTCC keraminių filtrų, antenų pagrindų ir pakuotės korpusų smulkiam pjovimui ir{0}}pergręžimui.

4. Elektroninių keraminių konstrukcinių komponentų apdorojimas:

Apima ne{0}}ardomąjį precizinio oksido / nitrido keramikos komponentų, pvz., jutiklių pagrindų, izoliatorių ir vakuuminių kondensatorių korpusų, formavimą.

5. Aukštos kokybės-PCB ir substrato gamyba:

Patenkinami lokalūs PCB gamyklų tikslaus pjovimo poreikiai keraminėms -užpildytoms aukšto dažnio- plokštėms, metaliniams pagrindams (IMS) arba įterptoms keraminėms zonoms.
