Produkto aprašymas
Thevariklio šerdies lazerinio pjovimo mašinayra specialiai sukurtas didelio{0}}greičio, didelio-tikslumo, beforminio įvairių variklių statoriaus ir rotoriaus šerdžių (silicio plieno lakštų / elektrinio plieno) pjovimui lazeriu, leidžiantis greitai sukurti prototipus ir lanksčią masinę šerdies gamybą, skirtą viskam – nuo naujų energijos pavaros variklių iki pramoninių servo variklių.

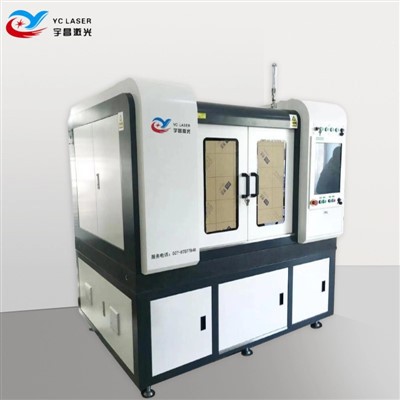

Įrangos įvadas
Šioje įrangoje yra marmurinė tiksli platforma ir platforminė{0}}uždara konstrukcija, užtikrinanti puikų tvirtumą, atsparumą smūgiams ir didelio{1}}greičio stabilumą. Jame taip pat naudojamas importuotas magnetinės levitacijos linijinis variklis, 0,5 µm aukščio-tiksliosios grotelės liniuote ir visiškai uždara- kilpos magistralės CNC sistema, todėl greitas atsakas, didelis tikslumas ir mažai priežiūros reikalaujanti.
Privalumai
Jokių pelėsių išlaidų
Nereikia jokių formų, galima gaminti vieną{0}}gabalą, tinkama prototipų kūrimui, mažų-partijų tinkinimui ir kelių-įvairių{3}}gamybai.
Momentinis pakeitimas
Dizaino pakeitimai įsigalioja akimirksniu; norint pereiti prie naujų produktų, reikia tik minučių programinės įrangos koregavimo, o tai žymiai sutrumpina pristatymo ciklus.
Didelė medžiagų išeiga
Išmanusis medžiagų maršruto parinkimo algoritmas pasiekia 80% arba daugiau medžiagos panaudojimo, žymiai geriau nei tradicinis štampavimas.
Neribota geometrija
Lengvai pasiekia sudėtingas geometrines ypatybes, tokias kaip trapecijos formos grioveliai, magnetiniai tilteliai ir trimačiai{0}} alyvos kanalai, įveikdami fizinius formų apribojimus.
Tylus & Švarus
Jokio štampavimo triukšmo ar vibracijos, todėl darbo aplinka tylesnė ir saugesnė, atitinkanti šiuolaikinius išmaniosios gamyklos standartus.
Techniniai duomenys
|
Prekė |
Parametras |
|
Lazerio bangos ilgis |
1060-1080 nm |
|
Lazerio išėjimo galia |
1000–3000 W (pasirinktinai) |
|
Maksimalus pjovimo diapazonas |
600 * 600 mm (neprivaloma) |
|
Pakartotinio X/Y ašies padėties nustatymo tikslumas |
±5µm |
|
Apdorojimo greitis |
0-500 mm/s |
|
Maksimalus pagreitis |
1.5G |
|
Darbo stalo tikslumas |
Mažesnis arba lygus 0,015 mm |
|
Perdavimo režimas |
Importuota tiesinė variklio +0.5µm grotelių liniuotė |
|
Visa mašinos galia (be ventiliatoriaus) |
Mažesnė arba lygi 8KW |
|
Bendras visos mašinos svoris |
Apie 1800 kg |
|
Išorinis matmuo (ilgis*plotis*aukštis) |
1800*1470*1890mm (Nuorodai) |
Taikomosios pramonės šakos
1. Naujos energijos transporto priemonių pavaros varikliai
- Statoriaus šerdis: labai{1}}sudėtingų stačiakampių ir trapecijos formos plyšių apdirbimas
- Didelio našumo-rotoriaus šerdis: integruotas magnetinių angų, magnetinių tiltelių, balansavimo angų ir svorio-mažinimo angų apdirbimas
2. Pramoninis servo ir tikslumo mikrovariklis
- Krumpliaračių apdirbimas: minimalus 0,15 mm danties plotis, atitinkantis mikrovariklių reikalavimus
- Greitas prototipų kūrimas: užbaikite visą procesą nuo piešimo iki surinkimo patvirtinimo per 48 valandas.
